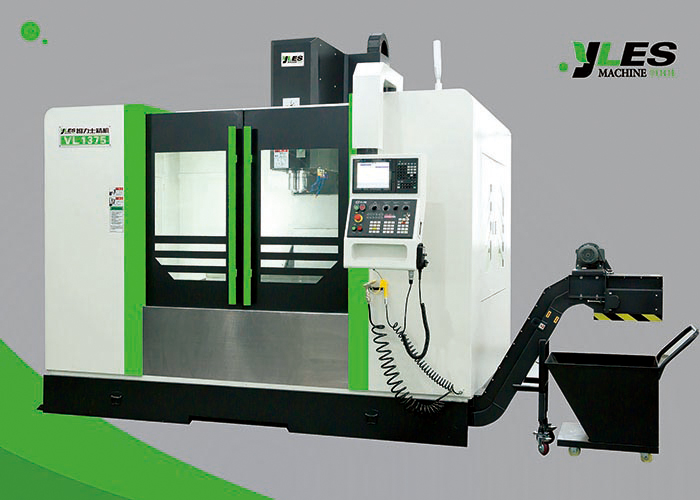

两线一硬加工中心VL1370
发布时间：2023-04-09 浏览次数：1835次
伟德体育加工中心推出的二线一硬立式加工中心适用于大型机械零件、自动化部件、模具、模框、模架、汽机车零件、航空航天等重切削和精密加工。产品具有高刚性，高精密和高稳定性的特点。

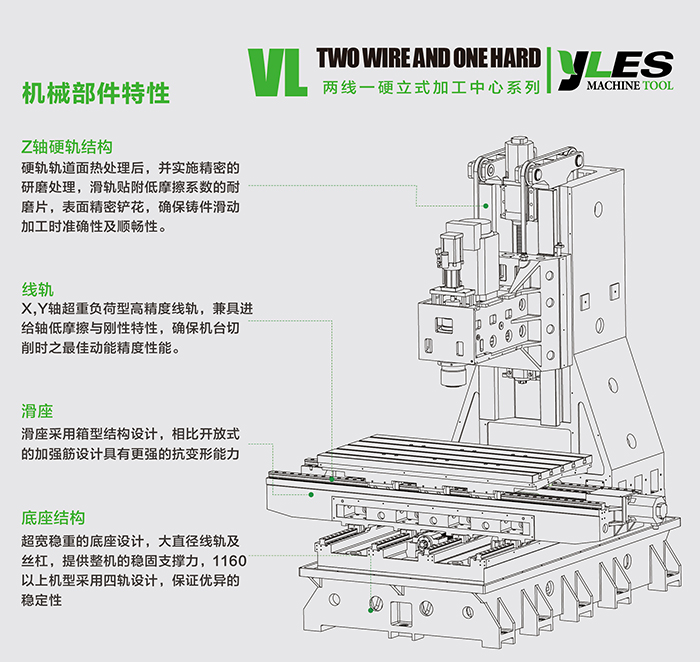

下边介绍一下机械部件特性
Z轴硬轨结构
硬轨轨道面热处理后，并实施精密的研磨处理，滑轨贴附低摩擦系数的耐磨片，表面精密铲花，确保铸件滑动加工时准确性及顺畅性。
滑座
滑座采用箱型结构设计，相比开放式的加强筋设计具有更强的抗变形能力。
线轨
X,Y轴超重负荷型高精度线轨，兼具进给轴低摩擦与刚性特性，确保机台切削时之最佳动能精度性能。
底座结构
超宽稳重的底座设计，大直径线轨及丝杠，提供整机的稳固支撑力，1375以上机型采用四轨设计，保证优异的稳定性。

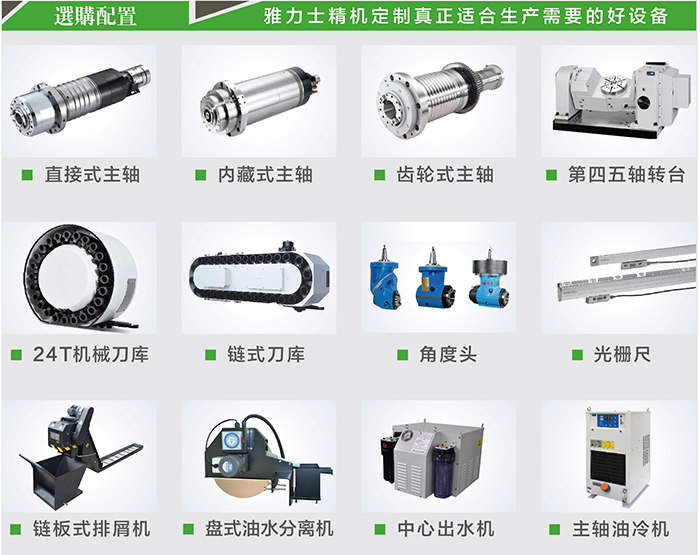

本款可以选择做齿轮箱主轴，主要适合做模架的中粗和模架的精加工，五金模具，以及机型零件，自动化设备的底板
|
名 称 |
单位 |
参 数 |
备 注 |
|
|
加工 范围 |
三轴行程（X/Y/Z） |
mm |
1320/700/700 |
|
|
主轴中心线至立柱导轨面距离 |
mm |
750 |
|
|
|
主轴鼻端至工作台面距离 |
mm |
100~800 |
|
|
|
工 作 台 |
工作台尺寸（长´宽） |
mm |
1400´700 |
|
|
最大承载 |
kg |
1000 |
|
|
|
T型槽(槽数 ´ 槽宽 ´ 间距) |
mm |
5´18´125 |
|
|
|
主 轴 |
主轴转速 |
rpm |
10~8000 |
|
|
主轴锥孔 |
|
BT50 |
|
|
|
主轴电机功率 |
kW |
15KW（广域） |
|
|
|
速 度 |
快速移动速度（X/Y/Z轴） |
m/min |
24/24/15 |
|
|
切削进给速度 |
mm/min |
1~10000 |
|
|
|
ATC 自 动 换 刀 |
刀具数量 |
T |
24 |
|
|
刀具最大直径/长度/重量 |
|
Æ105mm/300mm/15kg |
|
|
|
刀具最大直径（相邻无刀具） |
mm |
Æ200 |
|
|
|
刀具选刀方式 |
|
任意选刀 |
|
|
|
刀具交换时间（刀-刀） |
S |
3.5 |
|
|
|
机床 精度 |
定位精度（X/Y/Z） |
mm |
0.01/0.01/0.01 |
|
|
重复定位精度（X/Y/Z） |
mm |
0.006/0.005/0.006 |
|
|
|
其 它 |
气源/气压 |
|
280L/min 6~8bar |
|
|
机床电气总容量 |
kVA |
30 |
|
|
|
冷却箱容积 |
L |
400 |
|
|
|
机床外型尺寸（长´宽´高） |
mm |
3400´2850´3200 |
|
|
|
机床重量 |
kg |
10000 |
|
|
产品更新及相关尺寸等变化请以实际设备为准。
