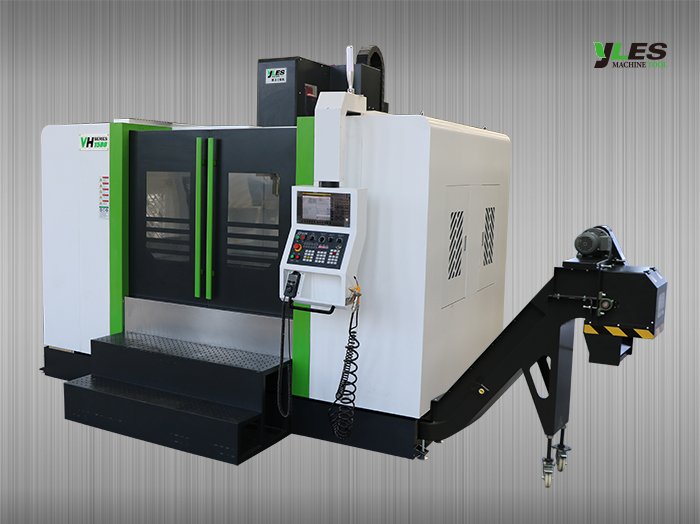

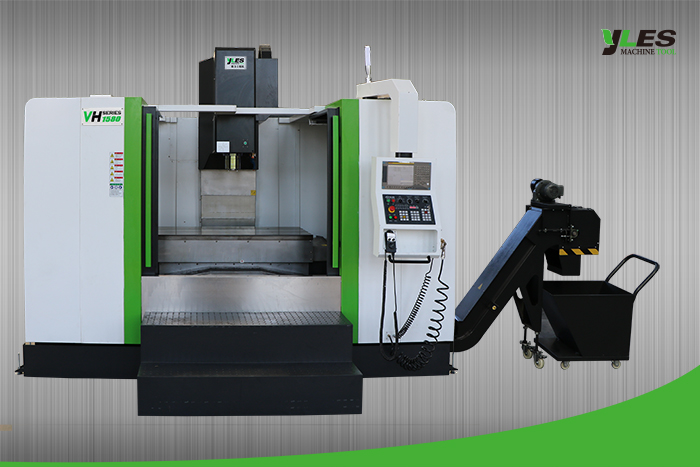

伟德体育VH1580立式加工中心是一台中型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,适合做五金、塑胶压铸等类型模具,也适合做模架类的精加工。机械行业的各种产品加工等大型工件加工。

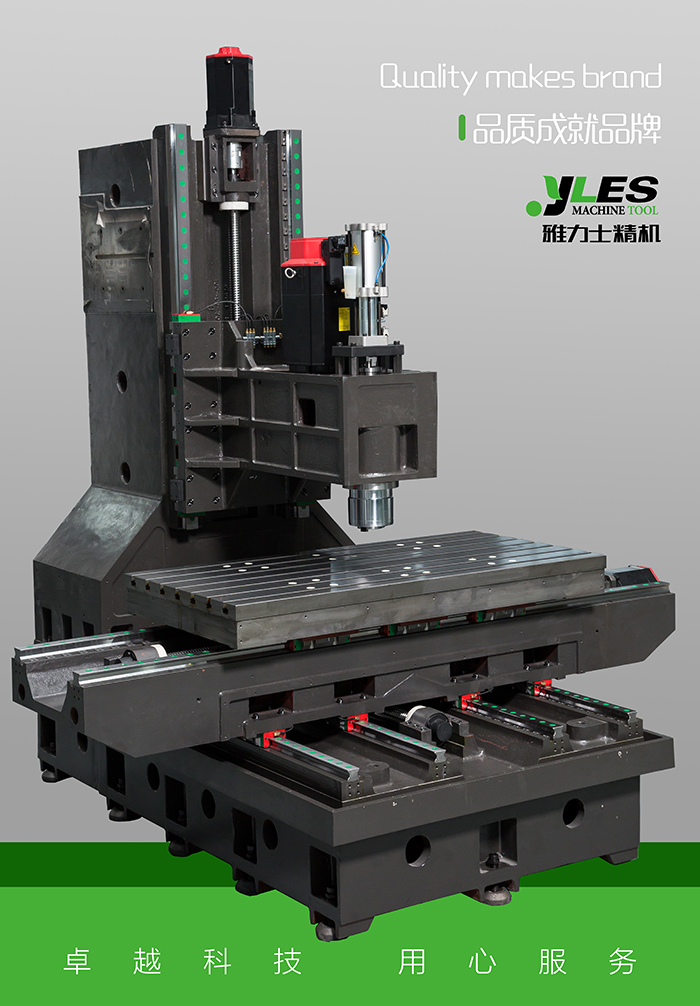

整 机:机床为定柱式,十字滑台结构。机床源自台湾设计理念设计,可确保加工时的重负荷能力,并确保加工精度。整机具有高刚性、高稳定性和高可靠性,整机为全封闭防护,机床标配为后排削功能,并且具备大流量冲屑功能。也可以选配自动式链板排削器。机床造型美观,操作、维修方便。
主轴箱:采用台湾的高速短鼻端主轴单元,主轴采用BT50规格,主轴转速标配6,000 rpm皮带式(可以选配8,000rpm皮带),主轴具备中心吹气功能以及环喷功能。
刀 库:刀库采用台湾的圆盘式刀库,质量可靠,性能稳定。刀库采用机械手换刀,刀库容量为24把刀,换刀时间快。

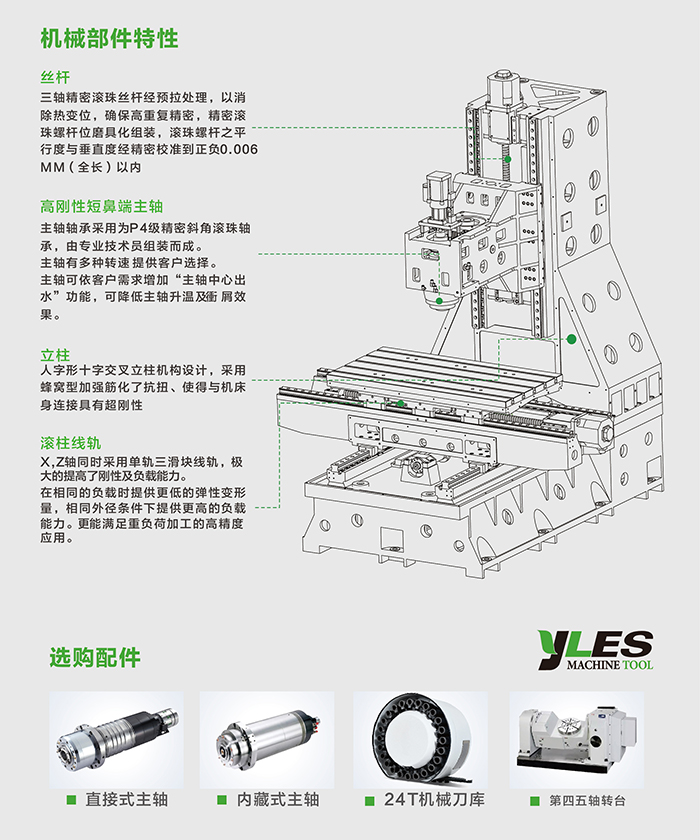

驱 动:三轴电机与高精度滚珠丝杠采用直接连接驱动的方式,滚珠丝杠经过预拉伸安装,以进一步提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨,机床高速进给时震动小,低速进给时无爬行,并且有很高的精度稳定性。
系 统:配备高性能FANUC 0i-MF数控系统(可以选配三菱M80),保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。
VH系列高速高刚性加工中心参数 | ||
机型 | 单位 | VH1580 |
行程 | ||
x轴行程 | mm | 1500 |
y轴行程 | mm | 800 |
z轴行程 | mm | 700 |
主轴中心至立柱导轨距离 | mm | 850 |
主轴鼻端至工作台距离 | mm | 120-820 |
工作台 | ||
工作台尺寸 | mm | 1650*800 |
T型槽尺寸(槽数*宽度*间距) | mm | 5*22*150 |
工作台最大负载 | kg | 1500 |
主轴 | ||
主轴距离(选择) | type | BT50(BT40) |
主轴形式(选择) | type | 皮带(直接) |
主轴转数(选择) | rpm | 6000(8000) |
主轴马达(连续/30min) | kw | 18.5广域 |
进给 | ||
三轴快速移动 | m/min | 20/20/20 |
切削进给速度 | mm/min | 1-10000 |
精度 | ||
定位精度 | mm | ±0.005/300 |
重复精度 | mm | ±0.005 |
自动换刀形式 | ||
刀具数量(选择) | T | 24(30/40) |
最大刀重 | kgf | 15 |
其他 | ||
气压需求 | kg | 6 |
电力需求 | KVA | 40 |
机械尺寸(长*宽) | mm | 3800*3200 |
机械高度 | mm | 3150/3350 |
机器最大重量(毛重) | kg | 12500 |
产品参数以及外观等请以实际出货为准。
