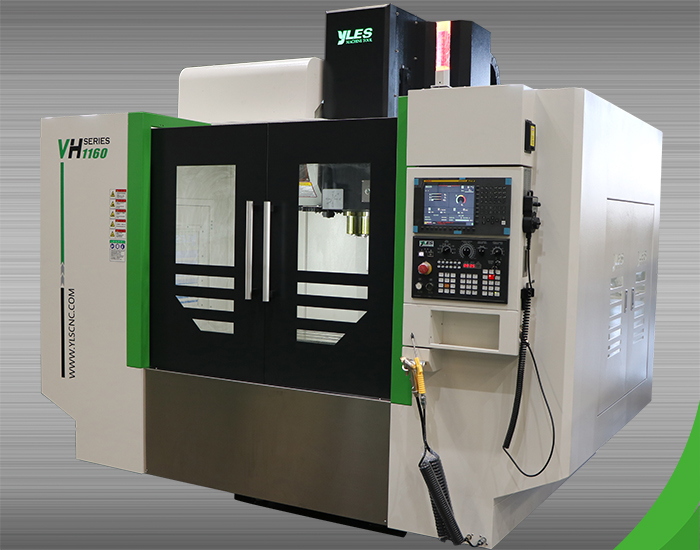

VH1160立式高速加工中心是一台中型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中型箱体类、板类(自动化设备的底板类)、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工,模具行业模架2D和模仁3D的精加工,以及5G通讯行业的加工。是伟德体育加工中心重点推荐机型。

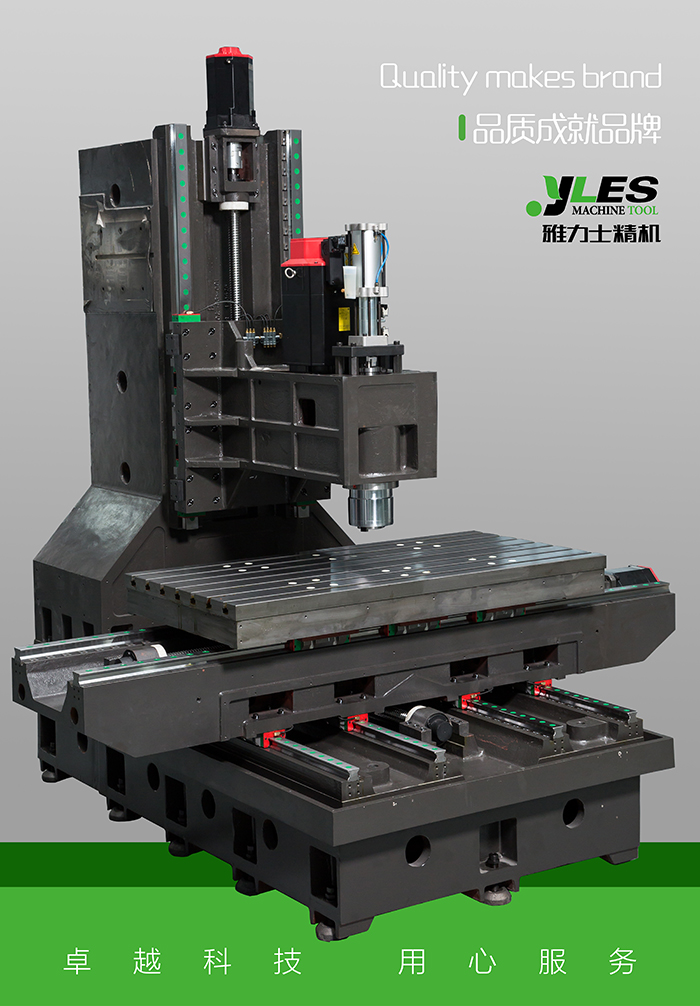

整 机:机床为定柱式,十字滑台结构。机床源自台湾设计理念设计,可确保加工时的重负荷能力,并确保加工精度。整机具有高刚性、高稳定性和高可靠性,整机为全封闭防护,机床标配为后排削功能,并且具备大流量冲屑功能。也可以选配自动式链板排削器。机床造型美观,操作、维修方便。

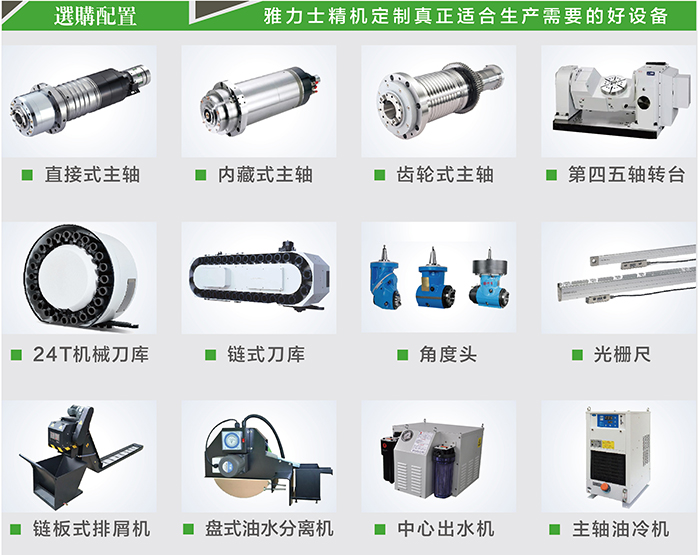

主轴箱:采用台湾的高速主轴单元,主轴采用BT40规格,主轴转速标配8000rpm皮带式(选配10000rpm皮带式,12000rpm直连式,15000rpm直连式),主轴具备中心吹气功能。
刀 库:刀库采用台湾的圆盘式刀库,质量可靠,性能稳定。刀库采用机械手换刀,刀库容量为24把刀,换刀时间快。可以特殊选配30把刀库。

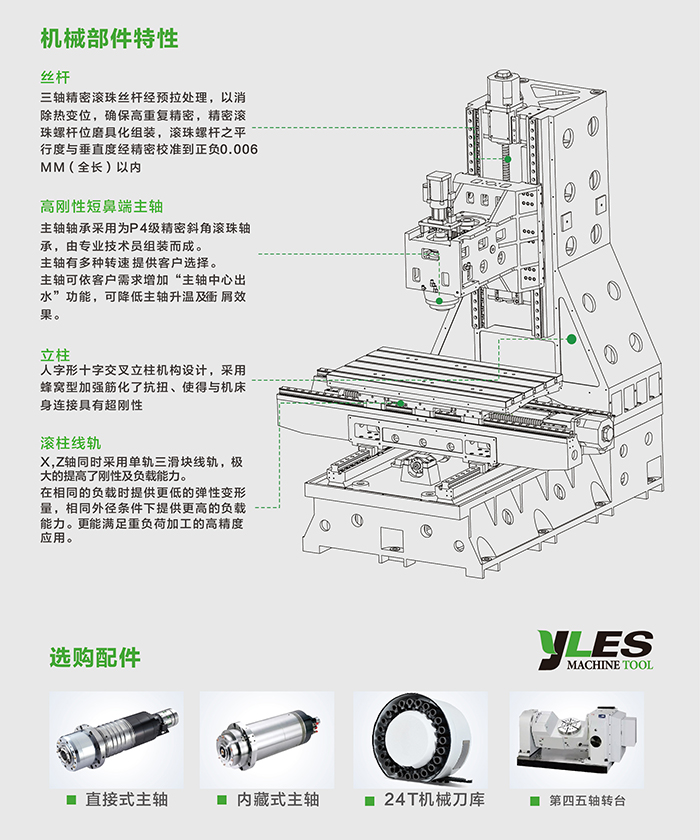

驱 动:三轴电机与高精度滚珠丝杠采用直接连接驱动的方式,滚珠丝杠经过预拉伸安装,以进一步提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨,机床高速进给时震动小,低速进给时无爬行,并且有很高的精度稳定性。
系 统:配备高性能FANUC 0i-MF数控系统(可以选配三菱M80),保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。
VH系列高速高刚性加工中心参数 | ||
机型 | 单位 | VH1160 |
行程 | ||
X轴行程 | mm | 1100 |
Y轴行程 | mm | 600 |
Z轴行程 | mm | 600 |
主轴中心至立柱导轨距离 | mm | 650 |
主轴鼻端至工作台距离 | mm | 120-720 |
主轴 | ||
主轴锥度 | type | BT40 |
主轴形式 | type | 皮带/直连 |
主轴转速(标准) | rpm | 8000/10000/12000 |
主轴电机功率 | kw | 11/15 |
进给 | ||
X/Y轴快速进给 | m/min | 36/36 |
Z轴快速进给 | m/min | 36 |
切削进给速度 | mm/min | 1-12000 |
精度 | ||
定位精度 | mm | ±0. 005/300 |
重复精度 | mm | ±0. 004 |
工作台 | ||
工作台尺寸 | mm | 1200*600 |
T型槽(宽X槽数X间距) | mm | 5*18*90 |
工作台最大负重 | 700 | |
自动换刀形式 | 刀臂式 | |
自动换刀数量 | T | 24 |
最大刀重 | kgf | 8 |
