VH系列高刚性高速加工中心

首页 > CNC加工中心 > VH系列高刚性高速加工中心

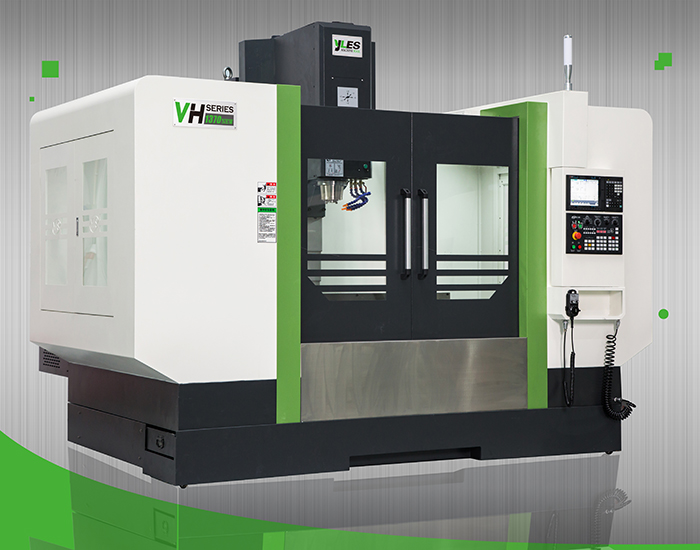

加工中心VH1370

发布时间:2023-04-09 浏览次数:3633次




单位





加工

范围

三轴行程(X/Y/Z)

mm

1320/700/650



主轴中心线至立柱导轨面距离

mm

750



主轴鼻端至工作台面距离

mm

100~750



工作台尺寸(长´宽)

mm

1400´700



最大承载

kg

1000



T型槽(槽数 ´ 槽宽 ´ 间距)

mm

5´18´125



主轴转速

rpm

10~8000



主轴锥孔



BT50



主轴电机功率

KW

15KW(广域)



快速移动速度(X/Y/Z轴)

m/min

30/30/24



切削进给速度

mm/min

1~10000



ATC

刀具数量

T

24



刀具最大直径/长度/重量



Æ105mm/300mm/15kg



刀具最大直径(相邻无刀具)

mm

Æ200



刀具选刀方式



任意选刀



刀具交换时间(刀-刀)

S

3.5



机床

精度

定位精度(X/Y/Z)

mm

0.01/0.008/0.008



重复定位精度(X/Y/Z)

mm

0.006/0.005/0.005



气源/气压



280L/min  6~8bar



机床电气总容量

kVA

30



冷却箱容积

L

400



机床外型尺寸(长´´高)

mm

3400´2850´3200



机床重量

kg

10000


高速加工中心VH1370设备相关参数及设备外观不断调整,请以实际出货实物为准。
